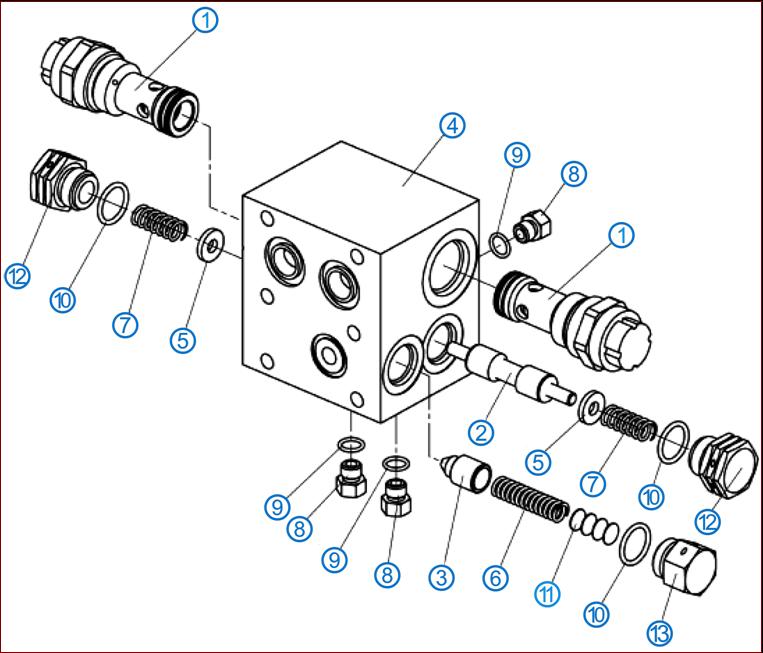

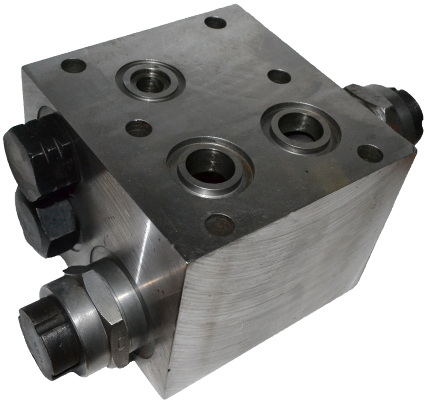

Клапанная коробка МП90-02.000СБ Клапанная коробка ДЭЦ2.954.008 структурная схема клапанной коробки МП90-02.000СБ

Для увеличения нажать на схему

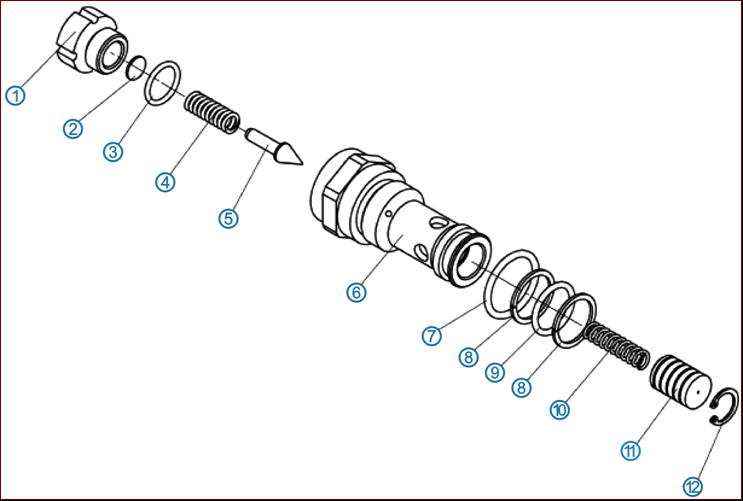

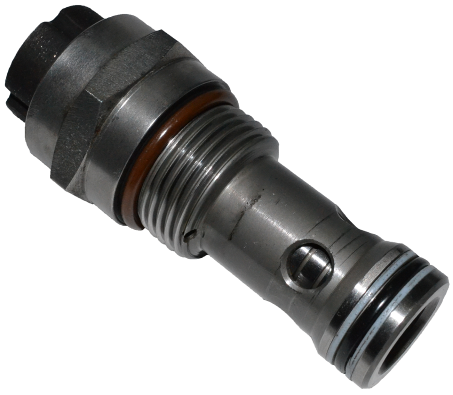

Клапан МП90-02.100СБ

Для увеличения нажать на схему
структурная схема клапана предохранительного МП90-02.100СБGIDROSERVIS-SDMГИДРОСЕРВИС-СДМЗапасные части насос НП-112 «ГИДРОСИЛА» Запасные части мотор МП-112 «ГИДРОСИЛА» Запасные части насос НП-71 «ГИДРОСИЛА», SPV-22 SAUER Запасные части мотор МП-71 «ГИДРОСИЛА», SMF-22 SAUER Запасные части насос НП-52 «ГИДРОСИЛА», SPV-21 SAUER Запасные части мотор МП-52 «ГИДРОСИЛА», SMF-21 SAUER Запасные части насос НП-33 «ГИДРОСИЛА», SPV-20 SAUER Запасные части мотор МП-33 «ГИДРОСИЛА», SMF-20 SAUER Запасные части гидрораспределитель НП90-06.000 «ГИДРОСИЛА» Запасные части насос подпитки НП90-05.000 НШ-18 «ГИДРОСИЛА» Запасные части клапанная коробка МП90-02.000 «ГИДРОСИЛА» Запасные части роторная группа (качающий узел) «ГИДРОСИЛА», SAUER насос НП-90, SPV-23, НП-112, НП-33, SPV-20, НП-52, SPV-21, НП-71, SPV-22 мотор МП-90, SMF-23, МП-112, МП-33, SMF-20, МП-52, SMF-21, МП-71, SMF-22 Запасные части насос НП-90 «ГИДРОСИЛА», SPV-23 SAUER Запасные части мотор МП-90 «ГИДРОСИЛА», SMF-23 SAUER Запасные части насос ТН112-2 «ГИДРОСИЛА» Запасные части насос ТН90-1 «ГИДРОСИЛА» Запасные части гидростатической трансмиссии ГСТ-90, ГСТ-112 "ГИДРОСИЛА"Ремонтные комплекты "ГИДРОСИЛА", SAUER насос НП-90, SPV-23, НП-112, НП-33, SPV-20, НП-52, SPV-21, НП-71, SPV-22 мотор МП-90, SMF-23, МП-112, МП-33, SMF-20, МП-52, SMF-21, МП-71, SMF-22

Запасные части клапанная коробка МП90-02.000 «ГИДРОСИЛА»

Запасные части клапан предохранительный МП90-02.100 «ГИДРОСИЛА»
Запасные части клапанной коробки МП90-02.000СБ Золотник МП90-02.002 Запасные части клапанной коробки МП90-02.000СБ Клапан МП90-02.003 Запасные части клапанной коробки МП90-02.000СБ Корпус МП90-02.001 Запасные части клапанной коробки МП90-02.000СБ Шайба МП90-02.005 Запасные части клапанной коробки МП90-02.000СБ Пружина МП90-02.008 Запасные части клапанной коробки МП90-02.000СБ Пружина МП90-02.007 Запасные части клапанной коробки МП90-02.000СБ Пробка НП90-12.001 Запасные части клапанной коробки МП90-02.000СБ Кольцо уплотнительное НП90-00.011-06 Запасные части клапанной коробки МП90-02.000СБ Кольцо уплотнительное НП90-00.011-05 Запасные части клапанной коробки МП90-02.000СБ Шайба регулировочная МП90-02.006 Запасные части клапанной коробки МП90-02.000СБ Пробка МП90-02.004 Запасные части клапанной коробки МП90-02.000СБ Пробка МП90-02.009 Запасные части клапанной коробки МП90-02.000СБ Клапан МП90-02.100СБ Запасные части клапана предохранительного МП90-02.100СБ Шайба регулировочная МП90-02.105 Запасные части клапана предохранительного МП90-02.100СБ Кольцо уплотнительное МП90-00.012-04 Запасные части клапана предохранительного МП90-02.100СБ Пружина МП90-02.107 Запасные части клапана предохранительного МП90-02.100СБ Клапан МП90-02.103 Запасные части клапана предохранительного МП90-02.100СБ Корпус клапана МП90-02.101 Запасные части клапана предохранительного МП90-02.100СБ Кольцо уплотнительное МП90-00.012-03 Запасные части клапана предохранительного МП90-02.100СБ Кольцо защитное МП90-02.108 Запасные части клапана предохранительного МП90-02.100СБ Кольцо уплотнительное МП90-00.012-02 Запасные части клапана предохранительного МП90-02.100СБ Пружина МП90-02.106 Запасные части клапана предохранительного МП90-02.100СБ Клапан МП90-02.102 Запасные части клапана предохранительного МП90-02.100СБ Кольцо стопорное МП90-02.109 Запасные части клапана предохранительного МП90-02.100СБ Пробка МП90-02.104

телефон

(495) 997-17-23

(926) 870-70-72

Поз.

ОБОЗНАЧЕНИЕ

ГИДРОСИЛА

ОБОЗНАЧЕНИЕ

НАИМЕНОВАНИЕ

КОЛ-ВО

1

МП90-02.100

МП90-02.100

Клапан

2

2

МП90-02.002

МП90-02.002

Золотник

1

3

МП90-02.003

МП90-02.003

Клапан

1

4

МП90-02.001

МП90-02.001

Корпус

1

5

МП90-02.005

МП90-02.005

Шайба

2

6

МП90-02.008

МП90-02.008

Пружина

1

7

МП90-02.007

МП90-02.007

Пружина

2

8

PVS90-12.001

НП90-12.001

Пробка

3

9

PVS90-00.011-06

НП90-00.011-06

Кольцо уплотнительное

3

10

PVS90-00.011-05

НП90-00.011-05

Кольцо уплотнительное

3

11

МП90-02.006

МП90-02.006

Шайба регулировочная

1

12

МП90-02.004

МП90-02.004

Пробка

2

13

МП90-02.009

МП90-02.009

Пробка

1

Поз.

ОБОЗНАЧЕНИЕ

ГИДРОСИЛА

ОБОЗНАЧЕНИЕ

НАИМЕНОВАНИЕ

КОЛ-ВО

1

МП90-02.104

МП90-02.104

Пробка

1

2

МП90-02.105

МП90-02.105

Шайба регулировочная

*

3

MFS90-00.012-04

МП90-00.012-04

Кольцо уплотнительное

1

4

МП90-02.107

МП90-02.107

Пружина

1

5

МП90-02.103

МП90-02.103

Клапан

1

6

МП90-02.101

МП90-02.101

Корпус клапана

1

7

MFS90-00.012-03

МП90-00.012-03

Кольцо уплотнительное

1

8

МП90-02.108

МП90-02.108

Кольцо защитное

2

9

MFS90-00.012-02

МП90-00.012-02

Кольцо уплотнительное

1

10

МП90-02.106

МП90-02.106

Пружина

1

11

МП90-02.102

МП90-02.102

Клапан

1

12

МП90-02.109

МП90-02.109

Кольцо стопорное

1
