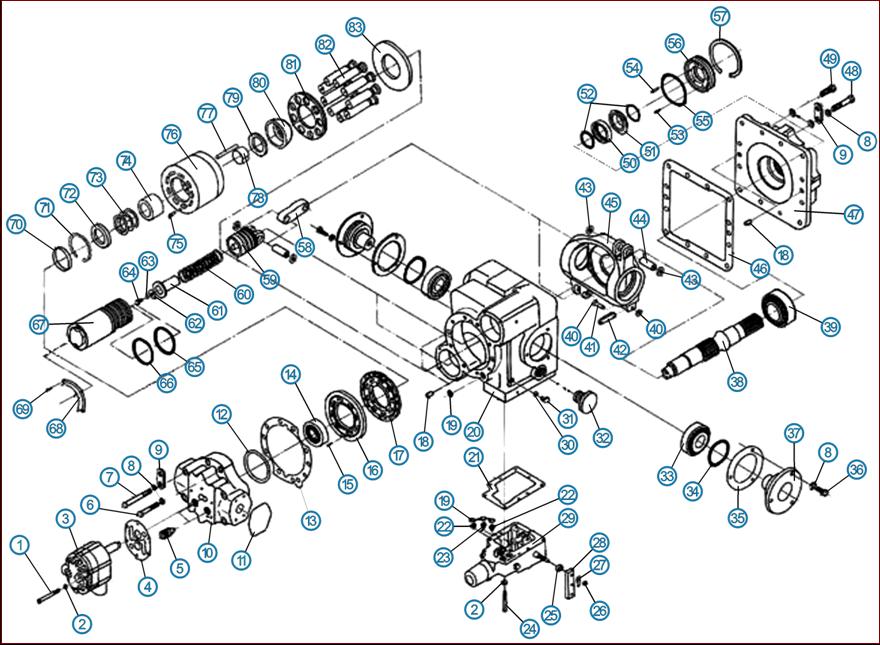

Поз.

ОБОЗНАЧЕНИЕ

ГИДРОСИЛА

ОБОЗНАЧЕНИЕ

НАИМЕНОВАНИЕ

КОЛ-ВО

1

PVS90-00.040

НП90-00.040

Болт

4

2

PVS90-00.044

НП90-00.044

Шайба

14

3

CPX 18/1R.B

НП90-05.000 правый

Насос подпитки НШ-18

1

3

CPX 18/1L.B

НП90-05.000 левый

Насос подпитки НШ-18

1

4

PVS90-00.016

НП90-00.016

Прокладка

1

5

PVS90-07.000

НП90-07.000

Клапан обратный

2

6

PVS90-00.032

НП90-00.032

Болт

4

7

PVS90-00.031

НП90-00.031

Болт

4

8

PVS90-00.046

НП90-00.046

Шайба

27

9

PVS90-00.007

НП90-00.007

Серьга

2

10

PVH112-00.00.003

PVH112-00.00.003

Крышка задняя насоса

1

11

PVS90-00.024

НП90-00.024

Пробка транспортная

2

12

PVS90-00.019

НП90-00.019

Кольцо регулировочное

5

13

PVS90-00.015

НП90-00.015

Прокладка

1

14

6-7406А

6-7406А

Подшипник ISO 355:1977

1

15

PVS90-00.023

НП90-00.023

Штифт

1

16

PVH112-00.00.006

PVH112-00.00.006

Распределитель правый

1

16

PVH112-00.00.001

PVH112-00.00.001

Распределитель левый

1

17

PVH112-01.03.000

PVH112-01.03.000

Дно приставное

1

18

PVS90-00.022

НП90-00.022

Штифт

4

19

PVS90-00.011-01

НП90-00.011-01

Кольцо уплотнительное

4

20

PVS90-00.004

НП90-00.004

Корпус насоса

1

21

PVS90-00.017

НП90-00.017

Прокладка

1

22

PVS90-00.013-01

НП90-00.013-01

Жиклёр

2

23

PVS90-00.013

НП90-00.013

Жиклёр

1

24

PVS90-00.038

НП90-00.038

Болт

9

25

PVS90-00.009

НП90-00.009

Втулка

1

26

PVS90-00.043

НП90-00.043

Гайка

1

27

PVS90-00.045

НП90-00.045

Шайба с лапкой

1

28

PVS90-00.010

НП90-00.010

Рычаг управления

1

29

PVS90-06.000

НП90-06.000

Гидрораспределитель

1

30

PVS90-12.001

НП90-12.001

Пробка резьбовая

1

31

PVS90-00.011-06

НП90-00.011-06

Кольцо уплотнительное

1

32

PVS90-00.025

НП90-00.025

Пробка резьбовая транспортная

2

33

6-7409А

6-7409А

Подшипник ISO 355:1977

2

34

PVS90-00.011-10

НП90-00.011-10

Кольцо уплотнительное

2

35

PVS90-00.018

НП90-00.018

Шайба регулировочная

4

35

PVS90-00.018-01

НП90-00.018-01

Шайба регулировочная

1

35

PVS90-00.018-02

НП90-00.018-02

Шайба регулировочная

4

36

PVS90-00.037

НП90-00.037

Болт

6

37

PVS90-08.001

НП90-08.001

Цапфа

2

38

PVH112-15.001 23-Z

PVH112-15.001 23-Z

Вал

1

38

PVH112-15.001 21-Z

PVH112-15.001 21-Z

Вал

1

39

6-7410А

6-7410А

Подшипник ISO 355:1977

1

40

PVS90-09.012

НП90-09.012

Шайба упорная

2

41

PVS90-09.011-01

НП90-09.011-01

Палец

1

42

PVS90-09.010

НП90-09.010

Тяга

1

43

PVS90-09.008

НП90-09.008

Шайба упорная

4

44

PVS90-09.007

НП90-09.007

Палец

2

45

PVS90-09.002

НП90-09.002

Люлька

1

46

PVS90-00.014

НП90-00.014

Прокладка

1

47

PVS90-03.001

НП90-03.001

Крышка передняя (фланец)

1

48

PVS90-00.034

НП90-00.034

Болт

9

49

PVS90-00.036

НП90-00.036

Болт

3

50

PVS90-00.002

НП90-00.002

Втулка торцевого уплотнения

1

51

PVS90-04.003

НП90-04.003

Втулка торцевого уплотнения

1

52

PVS90-00.011

НП90-00.011

Кольцо уплотнительное

2

53

PVS90-04.004

НП90-04.004

Пружина

8

54

PVS90-04.002

НП90-04.002

Штифт

1

55

PVS90-00.011-04

НП90-00.011-04

Кольцо уплотнительное

1

56

PVS90-04.001

НП90-04.001

Корпус торцевого уплотнения

1

57

PVS90-00.028

НП90-00.028

Кольцо пружинное

1

58

PVS90-09.006

НП90-09.006

Тяга

2

59

PVS90-09.001

НП90-09.001

Сервопоршень

2

60

PVS90-09.003

НП90-09.003

Пружина

2

61

PVS90-09.004

НП90-09.004

Стакан

2

62

PVS90-09.005

НП90-09.005

Шайба

2

63

8 65Г 019

8 65Г 019

Шайба ГОСТ 6402-70

2

64

М8-6gх55.58.05

М8-6gх55.58.05

Болт ГОСТ 7795-70

2

65

PVS90-00.011-03

НП90-00.011-03

Кольцо уплотнительное

2

66

PVS90-00.011-02

НП90-00.011-02

Кольцо уплотнительное

2

67

PVS90-10.000

НП90-10.001

Сервоцилиндр

2

68

PVS90-00.006

НП90-00.006

Скоба

2

69

PVS90-00.042

НП90-00.042

Винт

4

70

PVH112-01.00.005

PVH112-01.00.005

Кольцо центрирующее

1

71

В-55

В-55

Кольцо ГОСТ 13943-86

1

72

PVH112-01.00.003

PVH112-01.00.003

Шайба

1

73

PVH112-01.00.002

PVH112-01.00.002

Пружина

1

74

PVH112-11.002

PVH112-11.002

Втулка

1

75

PVS90-01.008

НП90-01.008

Штифт

1

76

PVH112-11.200

PVH112-11.200

Блок цилиндров

1

77

PVH112-11.008

PVH112-11.008

Штырь

3

78

PVH112-11.007

PVH112-11.007

Втулка распорная

1

79

PVH112-11.009

PVH112-11.009

Шайба упорная

1

80

PVH112-11.006

PVH112-11.006

Втулка сферическая

1

81

PVH112-1.11.001

PVH112-1.11.001

Сепаратор

1

82

PVH112-11.100

PVH112-11.100

Плунжер с пятой

9

83

PVS90-00.003

НП90-00.003

Опора

1
