Для увеличения нажать на схему

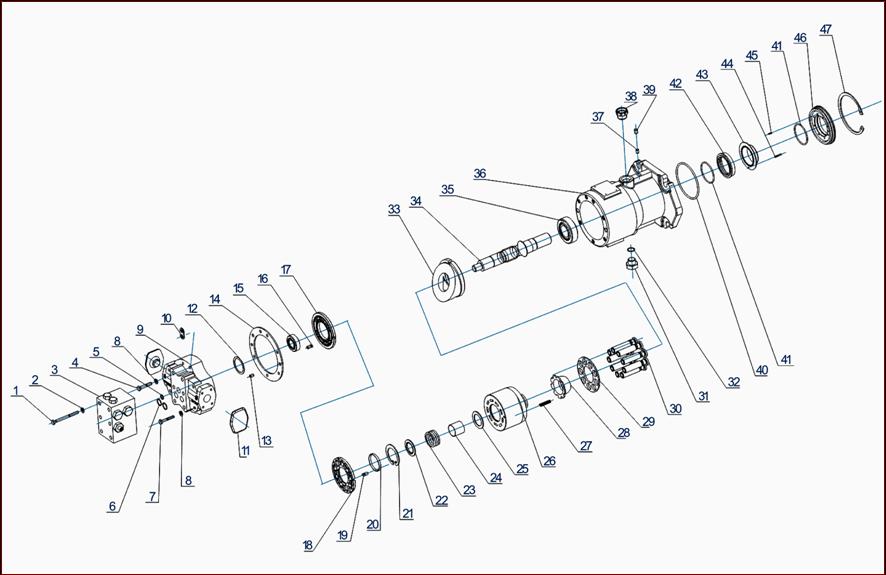

структурная схема гидравлического мотора МП-52GIDROSERVIS-SDMГИДРОСЕРВИС-СДМ

Запасные части мотор МП-52 «ГИДРОСИЛА», SMF-21 SAUER
Запасные части насос НП-112 «ГИДРОСИЛА» Запасные части мотор МП-112 «ГИДРОСИЛА» Запасные части насос НП-71 «ГИДРОСИЛА», SPV-22 SAUER Запасные части мотор МП-71 «ГИДРОСИЛА», SMF-22 SAUER Запасные части насос НП-52 «ГИДРОСИЛА», SPV-21 SAUER Запасные части мотор МП-52 «ГИДРОСИЛА», SMF-21 SAUER Запасные части насос НП-33 «ГИДРОСИЛА», SPV-20 SAUER Запасные части мотор МП-33 «ГИДРОСИЛА», SMF-20 SAUER Запасные части гидрораспределитель НП90-06.000 «ГИДРОСИЛА» Запасные части насос подпитки НП90-05.000 НШ-18 «ГИДРОСИЛА» Запасные части клапанная коробка МП90-02.000 «ГИДРОСИЛА» Запасные части роторная группа (качающий узел) «ГИДРОСИЛА», SAUER насос НП-90, SPV-23, НП-112, НП-33, SPV-20, НП-52, SPV-21, НП-71, SPV-22 мотор МП-90, SMF-23, МП-112, МП-33, SMF-20, МП-52, SMF-21, МП-71, SMF-22 Запасные части насос НП-90 «ГИДРОСИЛА», SPV-23 SAUER Запасные части мотор МП-90 «ГИДРОСИЛА», SMF-23 SAUER Запасные части насос ТН112-2 «ГИДРОСИЛА» Запасные части насос ТН90-1 «ГИДРОСИЛА» Запасные части гидростатической трансмиссии ГСТ-90, ГСТ-112 "ГИДРОСИЛА"Ремонтные комплекты "ГИДРОСИЛА", SAUER насос НП-90, SPV-23, НП-112, НП-33, SPV-20, НП-52, SPV-21, НП-71, SPV-22 мотор МП-90, SMF-23, МП-112, МП-33, SMF-20, МП-52, SMF-21, МП-71, SMF-22

телефон

(495) 997-17-23

(926) 870-70-72

Поз.

ОБОЗНАЧЕНИЕ

ГИДРОСИЛА

ОБОЗНАЧЕНИЕ

НАИМЕНОВАНИЕ

КОЛ-ВО

1

MFS90-00.001

МП90-00.001

Болт

6

2

8 65Г 019

8 65Г 019

Шайба ГОСТ 6402-70

6

3

MFS90-02.000

МП90-02.000

Коробка клапанная

1

4

PVS33-00.032

НП33-00.032

Болт

4

5

MFS90-00.012

МП90-00.012

Кольцо уплотнительное

1

6

MFS90-00.003

МП90-00.003

Кольцо уплотнительное

2

7

PVS33-00.031

НП33-00.031

Болт

4

8

PVS33-00.046

НП33-00.046

Шайба

8

9

MFS52-00.011

МП52-00.011

Крышка задняя

1

10

PVS33-00.007

НП33-00.007

Серьга

1

11

PVS90-00.024

НП90-00.024

Пробка транспортная

2

12

PVS52-00.019

НП52-00.019

Кольцо регулировочное

5

13

PVS90-00.022

НП90-00.022

Штифт

2

14

PVS52-00.015

НП52-00.015

Прокладка

1

15

TS 21075/21212

TS 21075/21212

Подшипник

1

16

PVS90-00.023

НП90-00.023

Штифт

1

17

MFS52-00.008

МП52-00.008

Распределитель

1

18

PVS52-01.002

НП52-01.002

Дно приставное

1

19

PVS33-01.008

НП33-01.008

Штифт

1

20

PVS52-01.007

НП52-01.007

Кольцо центрирующее

1

21

В-52

В-52

Кольцо ГОСТ 13943-86

1

22

PVS52-01.006

НП52-01.006

Шайба

1

23

PVS52-01.009

НП52-01.009

Пружина

1

24

PVS52-01.005

НП52-01.005

Втулка

1

25

PVS52-01.004

НП52-01.004

Шайба

1

26

PVS52-01.200

НП52-01.200

Блок цилиндров

1

27

PVS52-01.010

НП52-01.010

Пружина

6

28

PVS52-01.001

НП52-01.001

Втулка сферическая

1

29

PVS52-01.003

НП52-01.003

Сепаратор

1

30

PVS52-01.100

НП52-01.100

Плунжер с пятой

9

31

MFS90-03.001-01

МП90-03.001

Пробка

1

32

PVS90-00.011-05

НП90-00.011-05

Кольцо уплотнительное

1

33

MFS52-00.009

МП52-00.009

Шайба наклонная

1

34

MFS52-01.001

МП52-01.001

Вал

1

35

TS 344A/332

TS 344A/332

Подшипник

1

36

MFS52-04.001

МП52-04.001

Корпус гидромотора

1

37

PVS90-00.023

PVS90-00.023

Штифт

1

38

PVS90-00.025

НП90-00.025

Пробка резьбовая транспортная

1

39

MFS90-00.002

МП90-00.002

Пробка резьбовая коническая

1

40

PVS33-04.004

НП33-04.004

Кольцо уплотнительное

1

41

PVS33-00.011

НП33-00.011

Кольцо уплотнительное

2

42

PVS33-00.002

НП33-00.002

Втулка торцевого уплотнения

1

43

PVS33-04.003

НП33-04.003

Втулка торцевого уплотнения

1

44

PVS90-04.002

НП90-04.002

Штифт

1

45

PVS90-04.004

НП90-04.004

Пружина

8

46

PVS33-04.001

НП33-04.001

Корпус торцевого уплотнения

1

47

PVS33-00.028

НП33-00.028

Кольцо пружинное

1
