Ремонт насоса 333.20.21.21А можно разбить на 6 этапов:

1.

Разборка и дефектовка насоса

(определение минимально необходимых деталей для замены и максимально возможных деталей для ремонта)

2.

Ремонт деталей, подлежащих восстановлению

3.

Подготовка новых и восстановленных деталей к сборке насоса

4.

Сборка насоса

5.

Испытание насоса на стенде (после ремонта)

6.

Упаковка насоса

Рассмотрим каждый этап ремонта более подробнее.

Этап 1.

Разборка и дефектовка насоса.

Данные этап предназначен для определение минимально необходимых деталей для замены и максимально возможных деталей для ремонта.

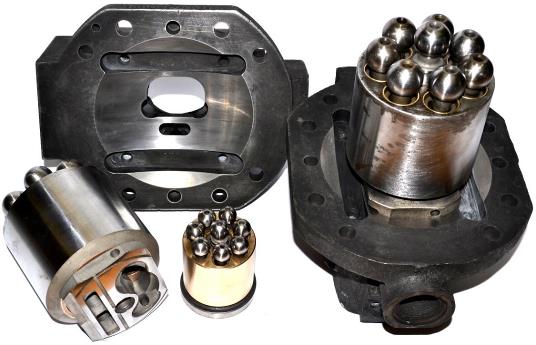

К числу постоянно заменяемых деталей относятся:

корпус регулятора

Распределитель 20-го типоразмера 333.20.21.21А

золотник с гильзой

Распределитель 12-го типоразмера 310.12.510

комплект уплотнений (включает в себя все уплотнительные кольца и прокладки)

Далее определяем возможность восстановления и ремонта деталей.

При износе блока цилиндров 20-го типоразмера 310.4.56.290 и поршня 20-го типоразмера 310.2.56.240 замена деталей обязательна (восстановлению не подлежат).

При износе блока цилиндров 12-го типоразмера 310.12.530 и поршня 12-го типоразмера 310.12.500 замена деталей обязательна (восстановлению не подлежат).

К наиболее часто меняемым деталям можно отнести:

корпус регулятора

золотник с гильзой

комплект уплотнений (включает в себя все уплотнительные кольца и прокладки)

Блок цилиндров 20-го тип. 310.2.56.230

Распределитель 333.20.21.21А

Поршень 20-го тип. 310.2.56.240

Центральный шип 20-го тип.310.2.56.216

Пластина прижимная 20-го типоразмера 310.2.56.235

Пружина тарельчатая 20-го типоразмера 310.2.56.227

Блок цилиндров 12-го тип. 310.12.530

Распределитель 210.12 310.12.510

Поршень 12-го тип. 310.12.500

Центральный шип 12-го тип. 310.12.512

Пластина прижимная 12-го типоразмера 310.12.517

Пружина тарельчатая 12-го типоразмера 310.12.516

Этап 2.

Ремонт деталей, подлежащих восстановлению.

На данном этапе производится ремонт и восстановление деталей.

К наиболее часто восстанавливаемым деталям можно отнести:

Блок цилиндров 20-го тип. 310.2.56.230

Блок цилиндров 12-го тип. 310.12.530

Этап 3.

Подготовка новых и восстановленных деталей к сборке насоса.

На данном этапе производится подготовка деталей к сборке насоса.

Этап 4.

Сборка насоса.

На данном этапе производится сборка насоса.

Этап 5.

Испытание насоса на стенде (после ремонта).

Данные испытания предназначены для определения работоспособности насоса

после ремонта.

Испытания насоса 333.20.21.21А можно разбить на три основные группы.

1-ая группа

испытания качающего узла (рабочее давление, утечки в дренаж)

2-ая группа

испытания системы управления (настройка регулятора)

3-я группа

испытания на герметичность насоса (уплотнительные кольца, прокладки)

Этап 6.

Упаковка насоса.

На данном этапе производится упаковка насоса для транспортировки клиентом.

Цена ремонта насоса 333.20.21.21А

составляет 60 000 руб.

Гарантия на выполненные работы - 12 месяцев.
